Khoanh phương án phù hợpĐối chiếu loại hộp số và tỉ số truyền.
ẢNH SẢN PHẨMĐỔI HƯỚNG 90° · TỈ SỐ 1/10–1/60

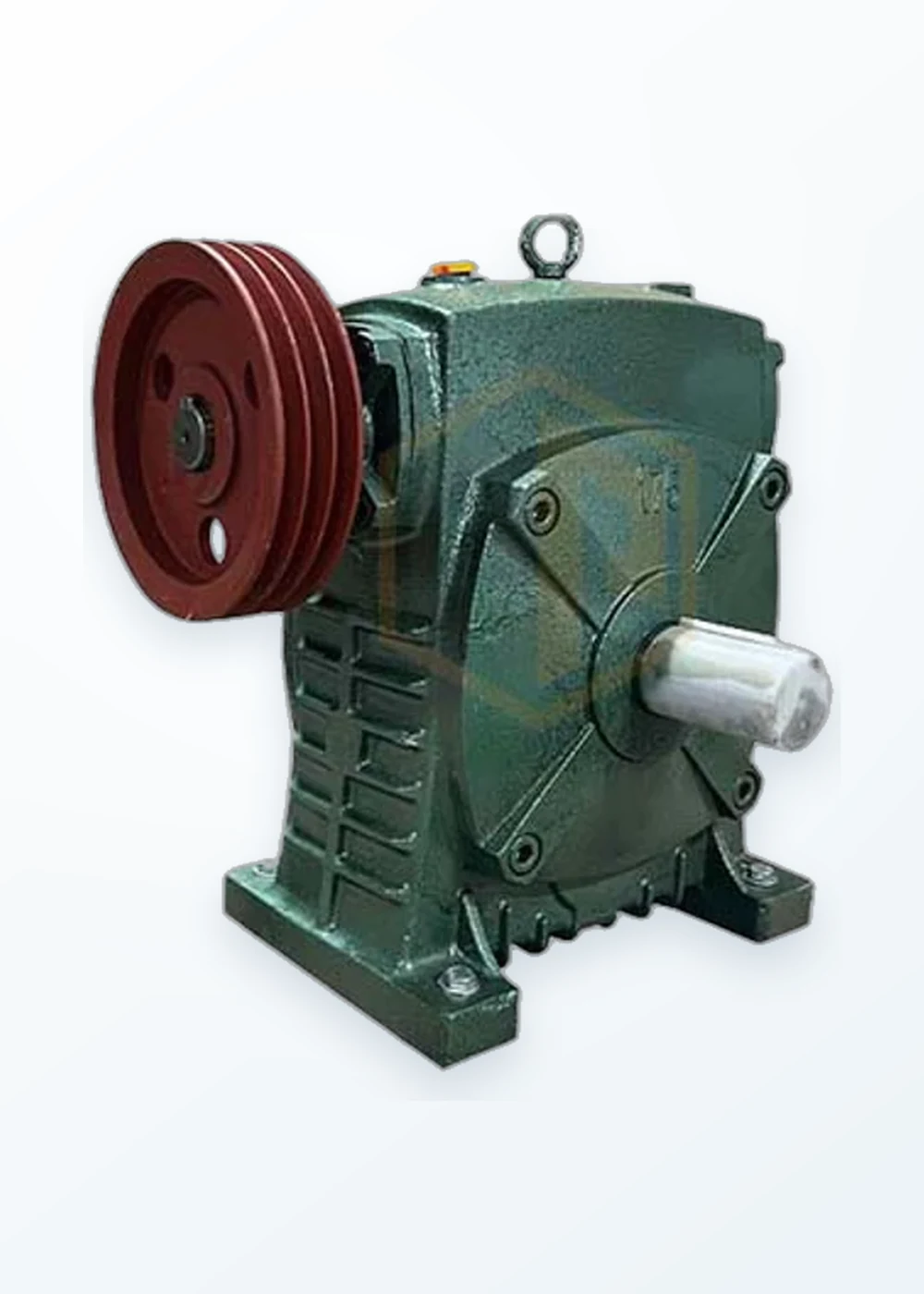

Hộp giảm tốc trục vít
Hộp giảm tốc trục vít WPS175 phù hợp khi cần tốc độ thấp và đổi hướng truyền động 90° trong không gian gọn. Chọn đúng tỉ số truyền chưa đủ; cần kiểm tra tải, tốc độ đầu ra và vị trí lắp.
01TỐC ĐỘ ĐẦU RAXác định tốc độ cần đạt — không chọn chỉ vì “tỉ số lớn”.
02TẢI & CHẾ ĐỘ CHẠYKiểm tra tải khởi động, tải va đập và thời gian chạy liên tục.
03LẮP ĐẶT & TẢN NHIỆTXác nhận tư thế lắp, trục, puly hoặc nhông và điều kiện tản nhiệt.
ModelWPS175-1/50-A
Tỉ số truyền1/10–1/60
Vật liệu vỏGang
Bảo hành12 tháng
KẾT QUẢ SAU KHI GỬI DỮ LIỆUBa bước đối chiếu trước báo giá.
Kiểm tra khả năng lắpXem trục, chân đế, hướng lắp và không gian máy.
Làm rõ phạm vi báo giáXác nhận cấu hình và phụ kiện cần cung cấp.
Đáng cân nhắc khi cần tốc độ thấp, đổi hướng 90° và bố trí truyền động gọn.
Gọn hướng truyền động, dải tỉ số rộng và dễ tích hợp với nhiều cơ cấu quay.
WPS175 là điểm bắt đầu hợp lý khi không gian lắp bị giới hạn và đầu ra cần tốc độ thấp hơn motor. Model cuối cùng vẫn phải vượt qua bước kiểm tra tải và nhiệt.
Sai thường gặp: chọn đúng tỉ số nhưng thiếu mô-men hoặc chạy quá nóng khi vận hành liên tục.Phù hợp để đối chiếu
Băng tải, máy trộn, bàn quay và cơ cấu đổi hướng 90°.
Cần kiểm tra kỹ
Tải va đập, khởi động nhiều lần, môi trường nóng hoặc chạy dài giờ.
Không nên giả định
Hộp trục vít không mặc nhiên thay thế phanh cho cơ cấu nâng hoặc giữ tải.
Insight thường bị bỏ qua
Bốn quyết định quan trọng hơn việc chỉ chọn một tỉ số truyền.
Mỗi quyết định loại một nhóm rủi ro khác nhau: máy chạy sai tốc độ, thiếu lực, nóng dầu hoặc không lắp đúng hiện trạng.
Tỉ số truyền chỉ là điểm bắt đầu.
Cần biết tốc độ motor đầu vào và tốc độ cơ cấu cuối mong muốn. Nếu còn puly, xích hoặc nhông trung gian, phải tính toàn bộ chuỗi truyền động.
Cùng kW nhưng tải khởi động có thể rất khác.
Máy trộn, băng tải đầy liệu hoặc cơ cấu đảo chiều thường cần mức dự phòng khác máy chạy tải đều.
Chạy được chưa chắc chạy bền.
Tỉ số lớn, chạy liên tục, môi trường nóng hoặc thông gió kém có thể làm nhiệt tích tụ nhanh hơn dự kiến.

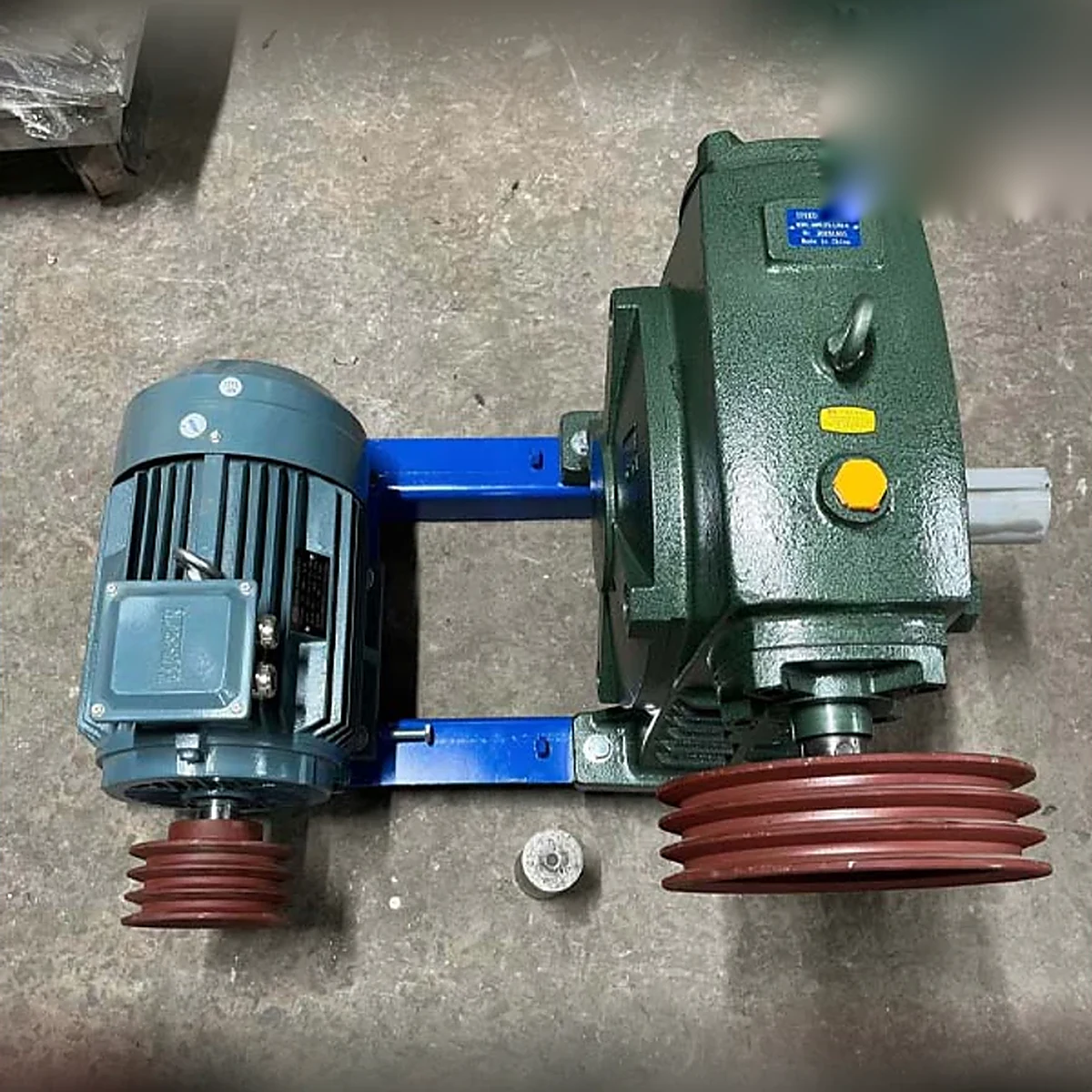

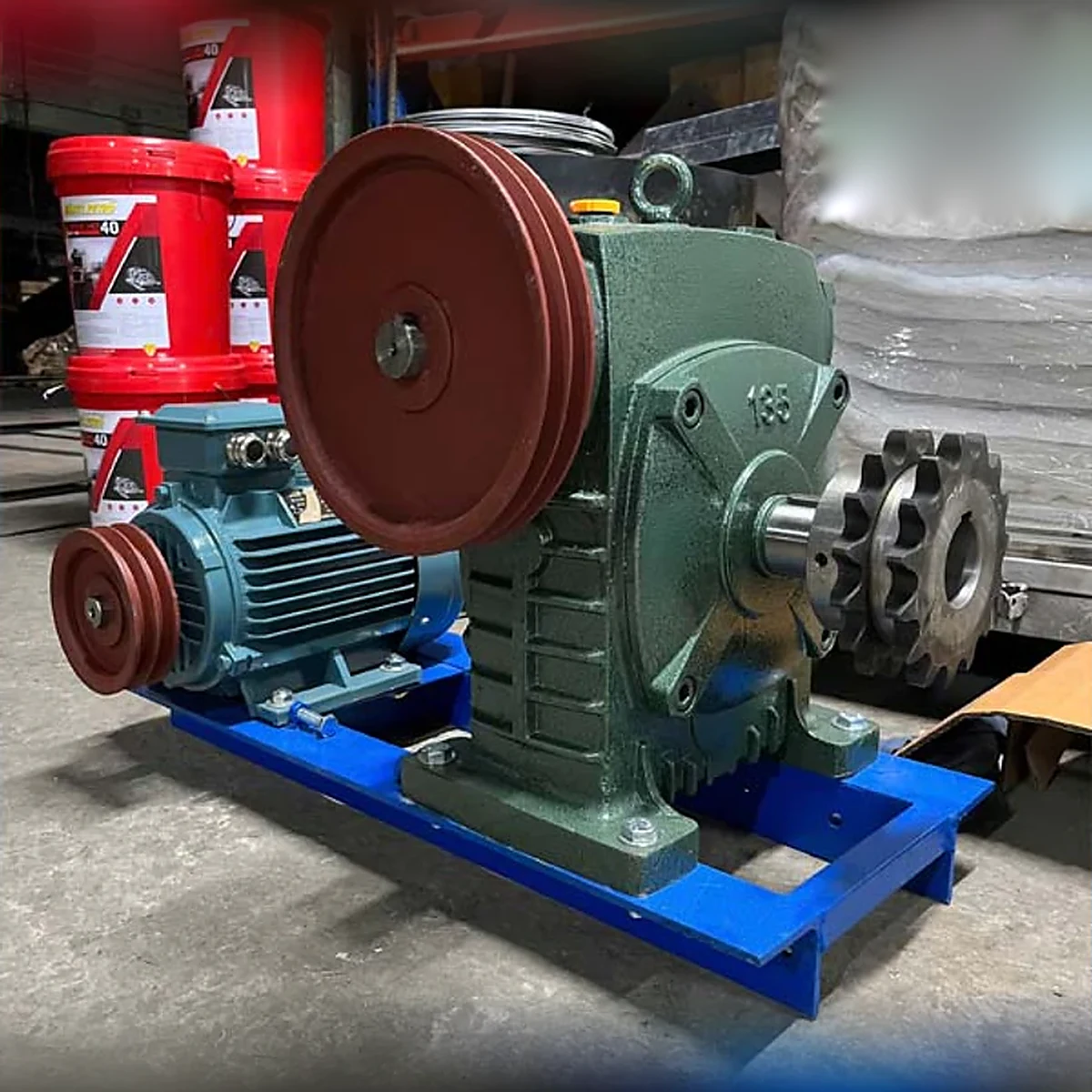

Puly, nhông và hướng trục ảnh hưởng cách chọn.
Cần xác nhận hướng lắp, vị trí dầu, đường kính puly/nhông và lực kéo lệch tác động lên trục đầu ra.
!
Không dùng khái niệm “tự hãm” như một cam kết an toàn.
Nếu ứng dụng có nâng hạ, giữ tải hoặc nguy cơ tải chạy ngược, cần kiểm tra riêng và bổ sung phanh hoặc cơ cấu an toàn phù hợp.
Dữ liệu sản phẩm dùng để khoanh cấu hình ban đầu.
Thông số dưới đây mô tả model hiện có. Khả năng truyền tải thực tế, giới hạn nhiệt và kích thước lắp cần được xác nhận theo catalogue hoặc bản vẽ của cấu hình đặt mua.
| Model | WPS175-1/50-A |
|---|---|
| Tên sản phẩm | Hộp giảm tốc trục vít |
| Tỉ số truyền | 1/10–1/60 |
| Vật liệu vỏ | Gang |
| Bảo hành | 12 tháng |
| Nhà sản xuất | China |
Để đọc đúng bảng trên:model và tỉ số giúp nhận diện sản phẩm; tải, tốc độ, tư thế lắp và thời gian chạy mới quyết định khả năng phù hợp với máy.
Chọn theo cách tải xuất hiện trong quá trình vận hành.
Hai máy có cùng công suất motor vẫn có thể cần hộp số khác nhau vì cách khởi động, thời gian chạy và lực tác động lên trục khác nhau.
Băng tải tốc độ thấp
Ưu tiên tốc độ ra, tải lúc đầy liệu và số lần khởi động.
- Kiểm tra puly hoặc nhông đầu ra
- Không bỏ qua tải lúc khởi động
Máy trộn, máy quay
Xem tải biến thiên, quán tính và thời gian chạy mỗi mẻ.
- Cần dự phòng cho tải không đều
- Kiểm tra nhiệt khi chạy dài giờ
Máy đóng gói, bàn xoay
Ưu tiên độ ổn định tốc độ, số chu kỳ và đảo chiều.
- Ghi rõ số lần chạy mỗi giờ
- Xác nhận có đảo chiều hay không
Cơ cấu đổi hướng 90°
Phù hợp khi cần bố trí motor và trục ra vuông góc trong không gian gọn.
- Chốt hướng trục trước khi đặt
- Đối chiếu kích thước chân đế
Riêng ứng dụng nâng hạ hoặc giữ tải:không lựa chọn chỉ dựa trên cảm giác hộp số “khó quay ngược”. Cần phương án phanh và đánh giá an toàn riêng.
Sáu thông tin giúp giảm nhiều vòng hỏi lại trước khi báo giá.
Không cần tự tính chính xác mô-men ngay từ đầu. Hãy gửi dữ liệu đang có để kỹ thuật xác định phần còn thiếu.
Motor đầu vàoCông suất, tốc độ vòng/phút và điện áp.
Tốc độ đầu ra cần đạtGhi vòng/phút hoặc thời gian hoàn thành một vòng.
Tải và cách khởi độngKhối lượng, tải đều hay va đập, có đầy liệu khi khởi động không.
Thời gian vận hànhSố giờ mỗi ngày, chạy liên tục hay theo chu kỳ.
Ảnh và kích thước lắpTrục, chân đế, puly/nhông và không gian quanh hộp số.
Môi trường làm việcNhiệt, bụi, nước, ngoài trời và hướng lắp dự kiến.
So sánh thêm model trong cùng nhóm.
CHỐNG NƯỚCMotor giảm tốc
Motor giảm tốc chống nước Houle type F2
Tỉ số truyền 1/5–1/240 · Cấp bảo vệ IP54
ModelF2Công suất15–140W
Xem thông số & tư vấn→TRỤC VUÔNG GÓCMotor giảm tốc
Motor giảm tốc H series Houle
Tỉ số truyền 1/5–1/240 · Cấp bảo vệ IP54
ModelH seriesCông suất0.1–3.7kW
Xem thông số & tư vấn→CỐT ÂMMotor giảm tốc
Motor giảm tốc trục vuông góc cốt âm Houle
Tỉ số truyền 1/5–1/150 · Điện áp 110V / 220V / 380V
ModelF3SCông suất0.1–3.7kW
Xem thông số & tư vấn→CỐT DƯƠNGMotor giảm tốc
Motor giảm tốc trục vuông góc cốt dương Houle
Tỉ số truyền 1/5–1/150 · Điện áp 110V / 220V / 380V
ModelF3FCông suất15W–3.7kW
Xem thông số & tư vấn→Câu hỏi thường gặp
Những điểm nên làm rõ trước khi chốt hộp giảm tốc trục vít.
Câu trả lời tập trung vào tốc độ, tải, nhiệt và khả năng thay thế thực tế.
01Tỉ số truyền 1/50 có nghĩa tốc độ đầu ra là bao nhiêu?+
Cần biết tốc độ đầu vào của motor và các cấp truyền động trung gian. Về nguyên tắc, tốc độ đầu ra giảm theo tỉ số truyền, nhưng cấu hình thực tế vẫn phải đối chiếu theo motor, puly hoặc nhông đang dùng.
02Có thể chọn hộp giảm tốc chỉ theo công suất motor không?+
Không nên. Cùng công suất nhưng tải khởi động, tải va đập, số giờ chạy và lực tác động lên trục có thể khác đáng kể.
03Hộp giảm tốc trục vít có tự hãm để giữ tải không?+
Không nên mặc định khả năng tự hãm là một chức năng an toàn. Ứng dụng nâng hạ hoặc giữ tải cần kiểm tra riêng và thường phải có phanh hoặc cơ cấu an toàn bổ sung.
04Chạy liên tục nhiều giờ cần kiểm tra thêm điều gì?+
Cần kiểm tra tải thực tế, giới hạn nhiệt, nhiệt độ môi trường, tư thế lắp, bôi trơn và khả năng tản nhiệt của cấu hình cụ thể.
05Thay hộp số cũ cần chụp những vị trí nào?+
Hãy chụp tem, toàn bộ cụm truyền động, trục đầu vào và đầu ra, chân đế, puly hoặc nhông, đồng thời đo các kích thước kết nối chính.
Nhận đề xuất cấu hình ban đầu
Gửi tốc độ cần, tải và ảnh lắp. Kỹ thuật sẽ khoanh phương án.
Bạn không cần tự xác định đầy đủ model. Dữ liệu đúng về máy quan trọng hơn việc đoán một tỉ số truyền.
✓ Khoanh tỉ số truyền✓ Đối chiếu tốc độ đầu ra✓ Kiểm tra chế độ tải✓ Lưu ý giới hạn nhiệt✓ Kiểm tra trục và tư thế lắp✓ Làm rõ phạm vi báo giá
