MOTOR TRỤC DÀI · MODEL SL

Motor lò quay, lò nướng

Model SL phù hợp với lò quay, lò nướng và thiết bị sấy cần bố trí trục đặc thù. Không nên chọn chỉ theo công suất; cần đối chiếu trục, tải, nguồn điện và vị trí chịu nhiệt.

01TRỤC & KÍCH THƯỚC LẮPĐo chiều dài, đường kính trục và mặt bích hoặc chân gá.

02TẢI & CHẾ ĐỘ CHẠYKiểm tra tải thực tế, tốc độ và thời gian vận hành.

03NGUỒN ĐIỆN & NHIỆTXác nhận 220V hoặc 380V và nhiệt độ tại vị trí motor.

ModelSL

Công suất40–750W

Nguồn điện220V / 380V

Chiều dài trục50–180mm

KẾT QUẢ SAU KHI GỬI DỮ LIỆUBa bước đối chiếu trước báo giá.

Khoanh cấu hình phù hợpĐối chiếu model và dữ liệu vận hành.

Kiểm tra khả năng lắpXem kích thước, nguồn điện và không gian máy.

Làm rõ phạm vi báo giáXác nhận phụ kiện và phần cần cung cấp.

KẾT LUẬN NHANH TRƯỚC KHI XEM BẢNG THÔNG SỐ

Model SL phù hợp khi máy cần trục dài để tạo khoảng cách với vùng nhiệt.

Giá trị chính của dòng motor này là khả năng thích nghi với lò quay, lò nướng và thiết bị sấy có bố trí trục đặc thù — không phải chỉ là một motor có cùng số watt.

Không nên chốt model nếu chưa đo chiều dài, đường kính trục và kiểu mặt bích hoặc chân gá.

Lò quay thực phẩm

Cần truyền động ổn định và bố trí thân motor cách xa vùng nhiệt hơn.

Lò nướng, máy rang

Cần đối chiếu trục, hướng quay và kết cấu gá với cụm máy hiện hữu.

Máy sấy, thiết bị nhiệt

Phù hợp để khảo sát khi trục truyền động phải đi qua vách hoặc lớp cách nhiệt.

Không chọn chỉ theo công suất

Cùng 90W hoặc 180W nhưng sai trục, sai gá lắp hay sai điện áp vẫn không dùng được.

Thông số và cách ra quyết định

Đọc model SL một lần, dùng đúng dữ liệu cho bước tiếp theo.

Block bên trái giữ vai trò hồ sơ kỹ thuật. Khu vực bên phải giải thích cách dùng hồ sơ đó để chọn phương án, tránh lặp lại cùng một thông số nhiều lần.

CÁCH ĐỌC MODEL SLĐừng bắt đầu bằng công suất.

Hãy bắt đầu bằng câu hỏi: motor này sẽ thay vào cụm máy nào, giữ nguyên được gì và phần nào cần xác nhận thêm?

01 Nhận diện máy02 Đối chiếu cấu hình03 Chốt phương án

QUYẾT ĐỊNH 01Thay trực tiếp

Chọn khi model cũ, nguồn điện và kích thước lắp đã đủ rõ để giữ nguyên cụm máy.

Ít phát sinh

QUYẾT ĐỊNH 02Cần khảo sát thêm

Chọn hướng này khi thiếu ảnh, thiếu số đo hoặc có khả năng phải điều chỉnh phần truyền động.

Cần xác nhận

Xem bảng thông số kỹ thuật đầy đủ+

Tên sản phẩm	Motor lò quay, lò nướng
Model	SL
Công suất	40W–750W
Tốc độ	1.300 hoặc 1.500 vòng/phút
Điện áp	220V hoặc 380V
Tần số	50Hz hoặc 60Hz
Nhiệt độ tối đa công bố	180°C
Vật liệu trục	Thép không gỉ
Chiều dài trục	50–180mm
Xuất xứ	Houle - China

“Chịu nhiệt 180°C” không có nghĩa toàn bộ thân motor được đặt trực tiếp trong buồng lò.

Cần xác nhận vị trí motor, khoảng cách đến nguồn nhiệt, cách truyền trục và nhiệt độ môi trường tại nơi motor thực sự làm việc.

Chọn phương án triển khai

Không phải đơn hàng nào cũng cần cùng một cách xử lý.

Sau khi đọc hồ sơ model, bước tiếp theo là xác định cách đưa motor vào máy: thay nguyên bản, điều chỉnh phần lắp hoặc thiết kế lại cụm truyền động.

PHƯƠNG ÁN 01

Giữ nguyên cấu hình

Phù hợp khi motor cũ còn đủ dữ liệu và kích thước lắp có thể đối chiếu rõ.

Ưu điểmThời gian xác nhận nhanh, ít phát sinh.
Điểm kiểm soátKhả năng thay thế nguyên bản.

PHƯƠNG ÁN 02

Điều chỉnh cơ khí

Phù hợp khi motor đáp ứng tải nhưng chiều dài trục hoặc mặt gá cần xử lý lại.

Ưu điểmMở rộng khả năng thay thế.
Điểm kiểm soátGiới hạn gia công và độ đồng tâm.

PHƯƠNG ÁN 03

Thiết kế lại cụm máy

Phù hợp với máy mới hoặc hệ thống đang có vấn đề về nhiệt, tải và truyền động.

Ưu điểmTối ưu từ đầu theo ứng dụng.
Điểm kiểm soátTổng thể cụm truyền động.

Mục tiêu cuối cùng không phải chọn motor nhanh nhất, mà là chọn phương án ít rủi ro nhất với tình trạng máy hiện tại.

Nhìn sản phẩm trước khi đối chiếu

Ba kiểu hình dáng cho thấy vì sao không thể chọn chỉ bằng số watt.

Cùng dòng ứng dụng nhưng thân motor, trục và mặt gá có thể khác rõ rệt. Ảnh sản phẩm giúp khoanh kiểu lắp trước khi xem sâu vào thông số.

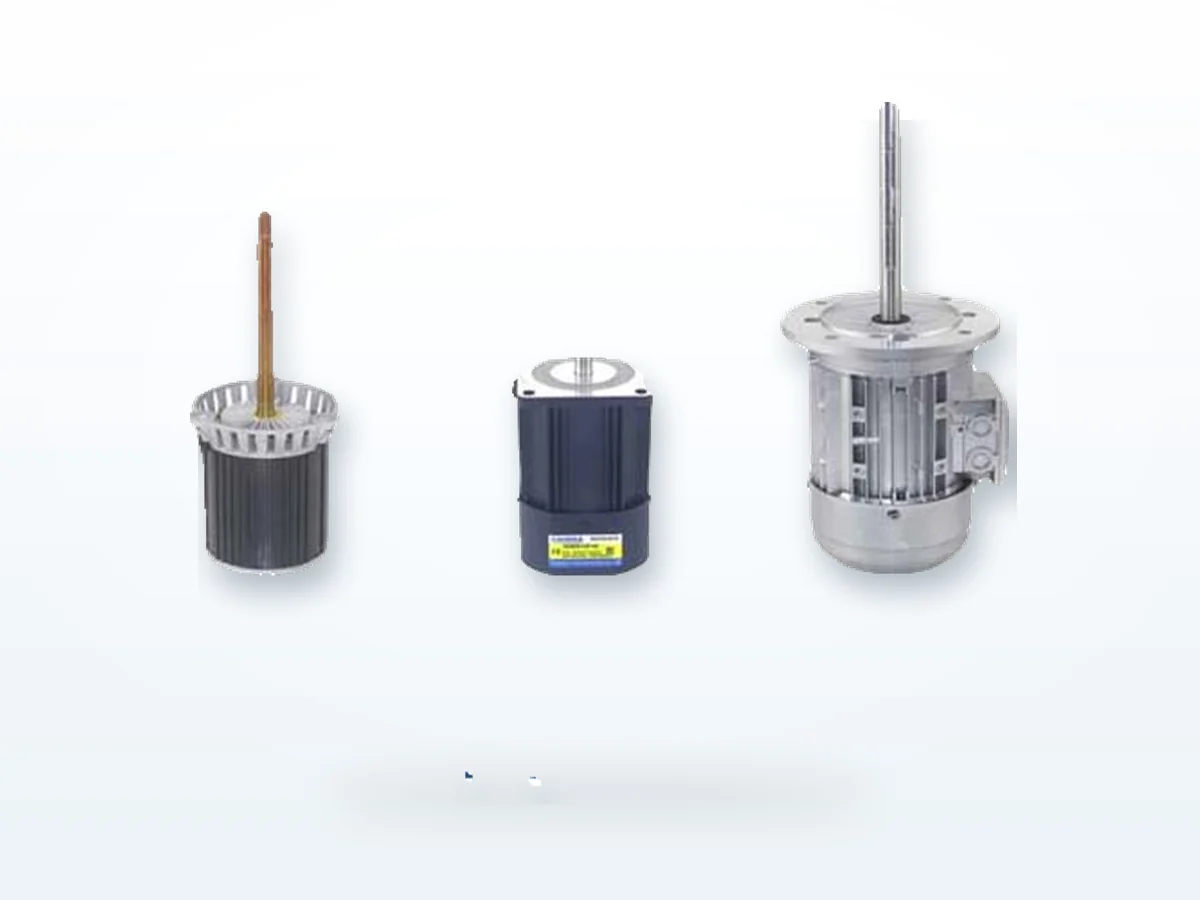

Các kiểu motor lò quay lò nướng trục dài

ẢNH SẢN PHẨM THỰC TẾSo sánh thân motor, chiều dài trục và kiểu mặt gá.

NHẬN DIỆN NHANHBa cấu hình hình dáng

ĐỐI CHIẾU CƠ KHÍThân, trục và mặt bích

KIỂU LẮPMặt bích và lỗ bắt

05ẢNH NÊN GỬITem motor · toàn bộ motor · trục · mặt gá · vị trí lắp

Ảnh chụp thẳng, đủ sáng và có thước đo sẽ giúp đối chiếu nhanh hơn.

MỘT LẦN GỬI ĐỦKỹ thuật có thể bắt đầu đối chiếu mà không phải hỏi lại nhiều lần.

Bộ dữ liệu gửi cho kỹ thuật

Ba ảnh và ba thông tin là đủ để bắt đầu.

Block này chỉ là checklist gửi dữ liệu, không lặp lại phần giải thích kỹ thuật ở trên.

Ảnh tem motor cũChụp rõ model, công suất, điện áp và tốc độ.

Ảnh trục và mặt gáChụp thẳng, đủ sáng; đặt thước cạnh phần cần đo.

Ảnh toàn bộ cụm máyCho thấy motor đang nằm ở đâu và truyền động như thế nào.

Nguồn điện đang dùngGhi 220V hoặc 380V, 50Hz hoặc 60Hz nếu biết.

Tải và tốc độ cần đạtMô tả vật cần quay, tốc độ và thời gian chạy.

Thời điểm cần hàngCho biết mức độ gấp để tư vấn phạm vi phù hợp.

Gửi ảnh và thông tin →

Phạm vi báo giá cần ghi đủ

Giá motor chỉ có ý nghĩa khi cấu hình cơ khí đã được xác nhận.

Một báo giá dễ so sánh nên nêu rõ model, điện áp, công suất, tốc độ, kích thước trục, kiểu gá và các phần gia công hoặc phụ kiện đi kèm.

Cần thay gấp?
Gửi thời điểm cần hàng cùng ảnh tem và kích thước. Kỹ thuật có thể ưu tiên kiểm tra khả năng thay thế trước, sau đó mới hoàn thiện phần lựa chọn tối ưu.

Model và thông số điệnCông suất, điện áp, tần số và tốc độ

BẮT BUỘC

Kích thước trụcChiều dài, đường kính, then và bậc trục

CƠ KHÍ

Kiểu gá lắpMặt bích, chân đế và khoảng cách lỗ

LẮP ĐẶT

Phụ kiện hoặc gia côngKhớp nối, trục, puly hoặc chi tiết chuyển tiếp nếu có

TÙY CHỌN

Giao hàng và thời gian cầnSố lượng, địa điểm nhận và mức độ gấp

XÁC NHẬN

Câu hỏi thường gặp

Làm rõ quy trình trước khi yêu cầu báo giá.

FAQ tập trung vào cách phối hợp và phạm vi xác nhận, tránh lặp lại bảng thông số kỹ thuật.

01Cần gửi bao nhiêu ảnh để bắt đầu đối chiếu?+

Tối thiểu nên có ảnh tem motor, ảnh trục và mặt gá, cùng ảnh toàn bộ cụm máy. Nếu có bản vẽ hoặc kích thước, hãy gửi kèm.

02Khi nào có thể thay trực tiếp, khi nào cần điều chỉnh?+

Thay trực tiếp khi nguồn điện, kích thước lắp và điều kiện vận hành đã tương đương. Nếu sai chiều dài trục, mặt gá hoặc hướng truyền động, kỹ thuật sẽ xác định phương án điều chỉnh.

03Nếu chưa biết chính xác tải thì có thể hỏi giá trước không?+

Có thể nhận tư vấn sơ bộ, nhưng báo giá và model cuối cùng cần được xác nhận sau khi có thông tin tối thiểu về máy, tải và thời gian vận hành.

04Phạm vi báo giá sẽ được xác nhận gồm những gì?+

Model, công suất, điện áp, kích thước trục, kiểu gá, phụ kiện hoặc phần gia công, số lượng, giao hàng và các hạng mục chưa bao gồm.

05Thông số nhiệt độ 180°C cần xác nhận thêm gì?+

Cần phân biệt nhiệt độ trong buồng lò với nhiệt độ tại thân motor và phần trục. Vị trí lắp, khoảng cách nguồn nhiệt và cách truyền nhiệt quyết định khả năng phù hợp thực tế.

Kiểm tra model motor lò quay SL

Gửi ảnh motor cũ trước. Chốt cấu hình sau.

Tiến Phát sẽ đối chiếu thông số điện, kích thước trục, kiểu gá và điều kiện nhiệt trước khi xác nhận model hoặc phương án thay thế.

✓ Khoanh công suất phù hợp✓ Kiểm tra điện áp và tốc độ✓ Đối chiếu trục và mặt gá✓ Ghi nhận điều kiện nhiệt✓ Làm rõ phụ kiện cần thêm✓ Xác nhận phạm vi báo giá
